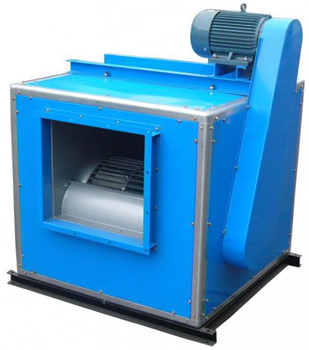

HTFC(DT)柜式離心通風機

一、HTFC(DT)系列消防柜式離心風機的概述
　　為了適應高層民用建筑對通風、排煙系統風機設備噪聲要求的不斷提高，我公司生產的HTFC(DT)系列消防柜式離心風機，該風機集通風排煙于一體，具有噪聲低、效率高、耗電省、振動小，安裝使用方便等特點、是目前高層建筑消防排煙的第二代產品，現以暢銷全國各地，深受用戶好評。

二、HTFC(DT)系列消防柜式離心風機的用途
　　本系列產品有A型和B型兩種，電動機裝在機殼外的為A型，適用于輸送高溫氣體，電動機安裝在機殼內的為B型、適用于普通送風、排煙使用。
　　1.應用場所：可供賓館、飯店、禮堂、影劇院、地下室、工礦企業、車間、辦公室需要消防排煙通風的場合，使用既可送風又可抽風。
　　2.氣體內的雜質：氣體內不允許含有粘性物質，所含塵土及硬質顆粒物不大于150mg/m³。
　　3.氣體的溫度：經耐高溫測試，在煙氣溫度大于280℃高溫情況下，連續運轉45分鐘以上，達到消防目的。

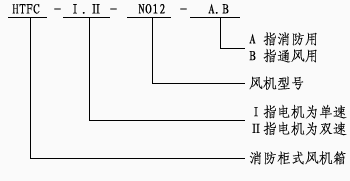

三、HTFC(DT)系列消防柜式離心風機的型號說明

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知.

不同型號詳細參數表：

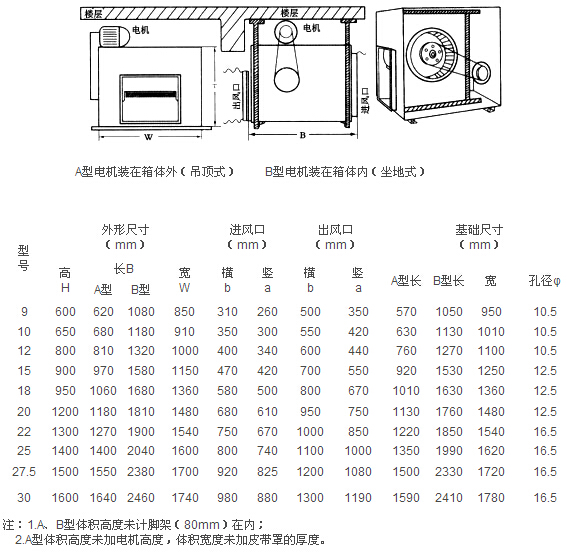

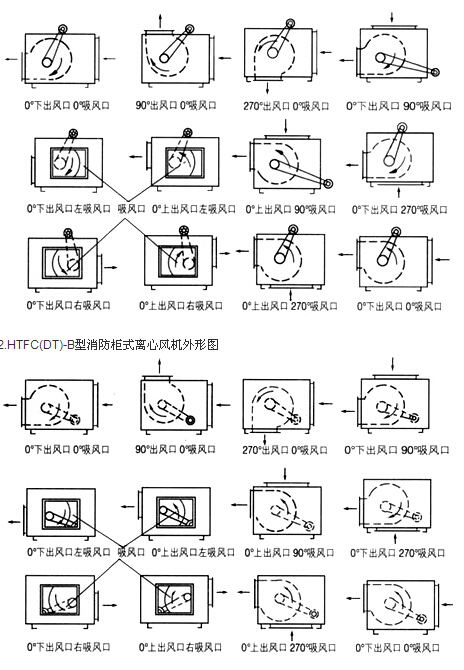

性能外形

機號	轉速 r/min	風量 m³/h	全壓 Pa	電機型號	功率	噪聲 dB(A)	重量 (kg)
No9	1600	2270	499	Y80M2-4	0.75	61	85
		2600	515
		3160	510	Y90S-4	1.1	63	89
		3530	483
		3980	453
	1450	2050	415	Y80M1-4	0.55	59	94
		2355	422
		2860	419	Y80M2-4	0.75	61	85
		3230	398
		3600	372
	1250	1770	309	Y80M1-4	0.55	56	94
		2030	314
		2465	312
		2785	295
		3150	277
No10	1600	2910	590	Y90S-4	1.1	63	110
		3330	609
		4050	603
		4530	571	Y100L1-4	2.20	64	121
		5100	536
	1450	2630	491	Y80M2-4	0.75	60	105
		3020	499
		3670	495	Y90L-4	1.50	62	113
		4140	470
		4620	440
	1250	2270	365	Y80M1-4	0.55	51	105
		2600	371
		3160	369	Y90S-4	1.1	58	110
		3570	349
		3980	327
No12	1250	4550	579	Y90L-4	1.5	64	132
		5240	589
		6330	585	Y100L2-4	3	65	143
		7150	554
		7970	520
	1100	4000	448	Y90L-4	1.5	61	132
		4587	456
		5570	453	Y100L1-4	2.2	62	140
		6290	428
		7010	402
	1000	3630	370	Y90S-4	1.1	60	129
		4165	377
		5070	374
		5720	354
		6375	332
No15	960	7150	551	Y100L2-4	3	65	189
		8185	561
		9950	557
		11240	526	Y112M-4	4	66	195
		12530	494
	900	6700	483	Y100L1-4	2.2	64	186
		7670	493
		9330	489	Y1002L-4	3	65	189
		10370	465
		11750	435
	800	5950	382	Y90L-4	1.5	62	173
		6820	389
		8040	383	Y100L1-4	2.2	63	186
		9260	368
		10440	343
No18	900	9540	612	Y112M-4	4	68	225
		10920	623
		13285	619	Y132S-4	5.5	69	252
		15000	586
		16720	549
	800	8475	483	Y100L2-4	3	65	219
		9710	493
		11808	489	Y112M-4	4	65	225
		13340	483
		14865	435
	700	7420	370	Y100L1-4	2.2	62	186
		8495	377
		10330	374
		11670	354	Y100L2-4	3	63	219
		1300	333
No20	900	13080	757	Y132M-4	7.5	71	334
		14890	770
		18230	764
		20580	723	Y160M-4	11	72	380
		22940	680
	800	11630	597	Y132S-4	5.5	69	322
		13320	609
		16200	603	Y132M-4	7.5	70	334
		18300	571
		20390	536
	700	10170	457	Y112M-1	4	65	295
		11650	465
		14170	462
		17010	437	Y132S-4	5.5	67	322
		17840	410
No22	800	16340	749	Y32M-4	7.5	73	384
		18710	763
		22760	757	Y132S-4	11	74	430
		25700	717
		28130	679
	700	14290	573	Y132S-4	5.5	70	372
		16370	584
		19910	580	Y132M-4	7.5	71	384
		22490	558
		25070	515
	600	12250	422	Y100L2-4	3	67	345
		14030	430
		17070	426	Y132S-4	5.5	68	372
		19280	404
		21490	379
No25	700	20350	726	Y160M-4	11	72	490
		22310	739
		28350	734
		32020	695	Y160L-4	15	73	505
		35040	657
	600	19980	543	Y134M-4	7.5	69	444
		22140	541
		24300	539
		27450	510	Y160M-4	11	70	439
		30590	479
	550	18320	456	Y132S-4	5.5	68	372
		20300	455
		22283	453
		25170	429	Y132M-4	7.5	69	444
		28050	403
No28 (27.5)	650	30970	810	Y160L-4	15	74	615
		34320	807
		37670	804
		42550	762	Y180L-4	22	75	670
		47420	714
	600	28600	690	Y160M-4	11	73	580
		31690	688
		34780	685	Y160L-4	15	74	615
		39290	649
		43790	608
	550	26230	580	Y160M-4	11	71	580
		29060	578
		31890	575
		36030	545
		40160	511	Y160L-4	15	72	615
No30	600	35080	790	Y200L1-6	18.5	75	700
		38870	788
		42660	785
		48200	743	Y200L2-6	22	77	730
		53710	697
	550	32150	667	Y180L-6	15	73	700
		35630	663
		39110	659
		44180	626	Y200L1-6	18.5	75	640
		49240	586
	500	29230	549	Y160L-6	11	71	640
		32390	548
		35550	545
		40160	517	Y180L-6	15	73	675
		44760	484

2、HTFC(DT)-Ⅱ型消防通風(兩用)低噪聲柜式離心風機性　

型號	序號	風量 m³/h	靜壓 Pa	轉速 rpm	裝風容量 (kW)	噪聲 dB(A)	重量 (kg)
15型	1	9070	559	960	3/4	≤65	203
		10600	542
		11885	510
	2	6010	245	640		≤57
		7020	239
		7870	224
18型	1	12550	668	930	4.5/6	≤68	299
		14670	647
		16440	610
	2	9415	376	700		≤62
		11000	364
		12335	343
20型	1	16605	767	900	6/8	≤71	407
		19410	744
		21760	702
	2	12450	431	675		≤64
		14560	418
		16320	395
22型	1	20735	760	800	7.5/11	≤73	496
		24230	737
		26915	698
	2	15560	425	600		≤67
		18170	415
		20490	392
25型	1	28390	807	730	12/17	≤74	586
		31630	784
		35480	740
	2	21290	454	550		≤68
		23725	441
		26610	416
27.5型	1	37670	804	650	15/20	≤75	671
		42550	762
		47420	714
	2	28250	452	490		≤69
		31910	429
		35560	402
30型	1	42660	785	600	15/20	≤76	691
		48220	743
		53170	697
	2	32000	442	450		≤70
		36150	418
		40280	392
