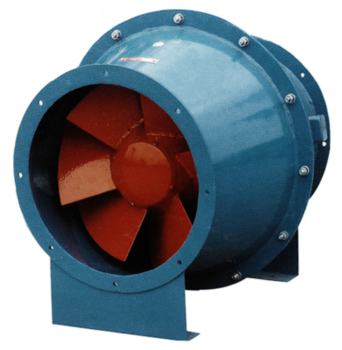

SJG系列斜流式風機

一、SJG系列斜流式管道風機的概述
　　我國目前現有風機的品種和規格還不能適應建筑業飛速發展的需要。存在的主要問題是各種機型之間的比轉數間距較大，往往使工程設計人員難以選擇到理想的機型。這就給一些工程帶來了電能浪費和噪聲污染等一系列不良后果。針對這種情況，開發了SJG系列玻璃鋼斜流式管道風機產品。這種類型風機的比轉數值介于離心式風機和軸流式風機之間，兼有離心式風機壓力系數較高和軸流式風機流量系數較高的優點，同時具有高效區寬廣的優點。
SJG系列斜流式管道風機除具有上述獨特的空氣動力特性以外，其結構形式也使得工程設計和安裝施工工作大大的簡化了。它的進風方向和出風方向位于一條軸線上，且進出口尺寸相同，并有與相同直徑的風管相聯接的法蘭，安裝十分方便，它不必像離心風機那樣，安裝時要使風管有一個90度的轉折、因而占地少，不影響管道布置和管道走向，最適宜于為直管道加壓和送、排風。對于空間狹小的機房，尤其顯示出它的機構緊湊的優越性。

二、SJG系列斜流式管道風機的用途
SJG系列高效、低噪斜流式管道風機，廣泛適用于民用建筑的通風空調工程，以及其他各個工業生產領域，替代低壓離心式風機，節省投資和占地、簡化設計、方便安裝，在軸流式風機的壓力滿足不了要求的管道通風場合，使用斜流式管道風機是******的選擇。

三、SJG系列斜流式管道風機的結構與特性
　　斜流式管道通風機與離心式風機和軸流式風機相比較，具有獨特的直線型結構和介于兩者之間的空氣動力特性參數。

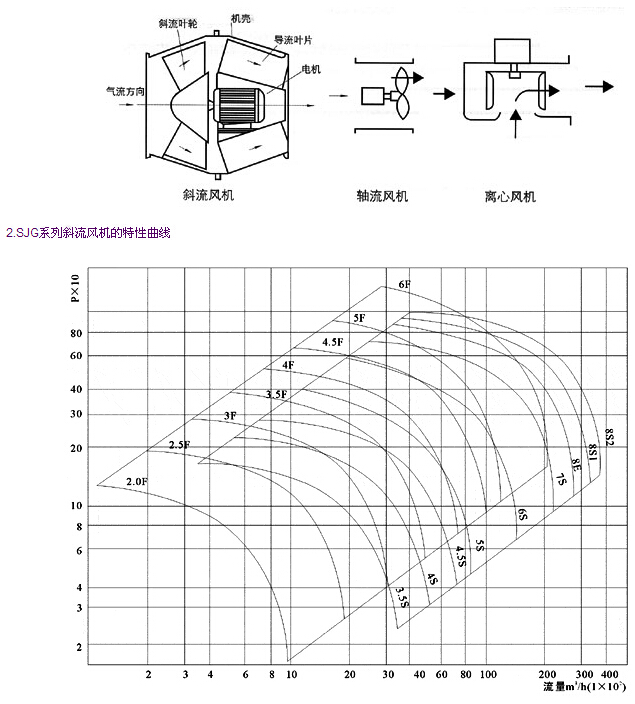

1.基本結構和空氣流動狀態的比較。

四、SJG系列斜流式管道風機的型號說明
　　SJG--鋼制斜流風機
　　FSJG--玻璃鋼制斜流風機

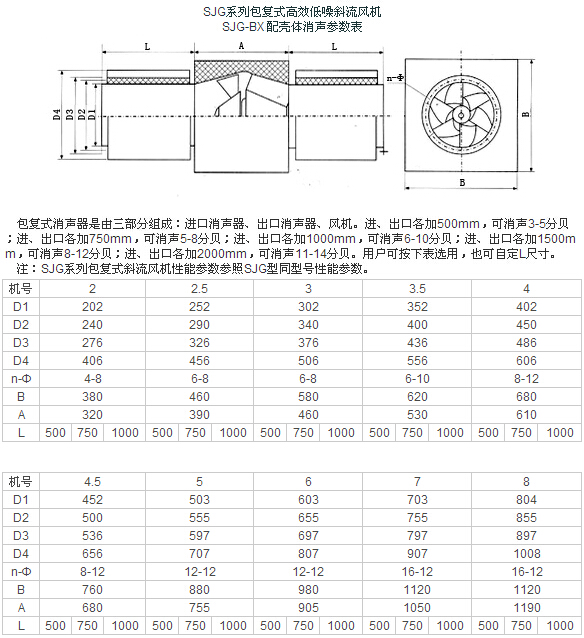

　　XSJG--消聲型斜流風機

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

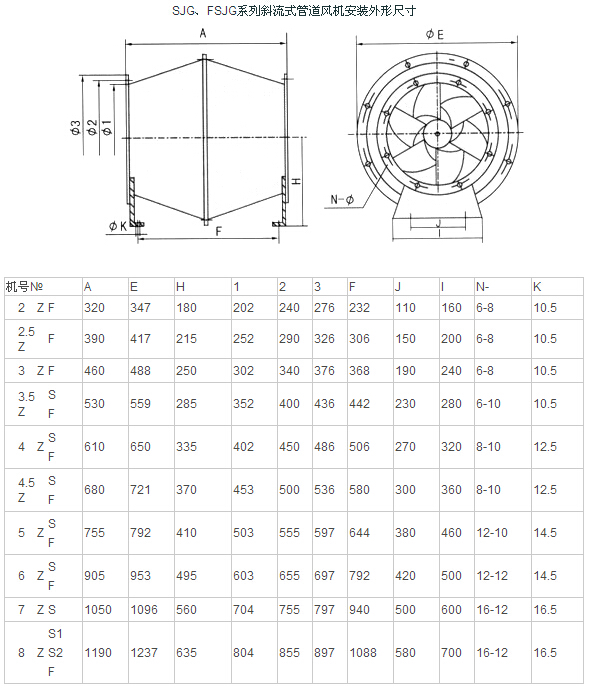

性能外形

SJG系列斜流式管道風機性能參數表

機號 №	轉速 r/min	工況	風量 m³/h	全壓 Pa	功率 kW	噪聲 dB(A)	重量 kg	機號 №	轉速 r/min	工況	風量 m³/h	全壓 Pa	功率 kW	噪聲 dB(A)	重量 kg
2F	1450	1	200	110	0.04	≤58	16	5S	960	1	1500	360	0.75	≤63	90
		2	400	91						2	2500	290
		3	500	70			12			3	4000	240			30
		4	600	54						4	6000	150
2.5F	1450	1	300	180	0.12	≤60	24	5F	1450	1	2000	710	2.2	≤69	110
		2	450	165						2	4000	580
		3	600	150			16			3	7000	480			41
		4	1000	110						4	10000	345
3F	1450	1	500	260	0.25	≤61	27	6S	960	1	3000	480	1.5	≤65	150
		2	750	240						2	6000	360
		3	1500	170			19			3	8000	260			37
		4	2000	130						4	11000	240
3.5S	960	1	800	140	0.18	≤59	42	6F	1450	1	4000	600	5.5	≤75	165
		2	1500	100						2	8000	870
		3	2000	80			21			3	12000	690			96
		4	2500	50						4	18000	380
3.5F	1450	1	1000	320	0.37	≤61	45	7S	1450	1	4000	600	3	≤72	215
		2	2000	200						2	8000	500
		3	3000	190			21			3	15000	350			54
		4	4000	110						4	18000	260
4S	960	1	1000	190	0.18	≤60	61	8E	720	1	6000	700	4	≤68	372
		2	2000	150						2	1000	585
		3	3000	110			22			3	15000	510			160
		4	4000	51						4	25000	210
4F	1450	1	1500	420	0.75	≤62	67	8S₁	960	1	6000	780	5.5	≤65	320
		2	2500	390						2	1000	700
		3	4000	280			34			3	15000	600			11
		4	5000	220						4	25000	400
4.5S	960	1	1500	360	0.37	≤61	70	8S₂	960	1	6000	880	7.5	≤72	360
		2	3000	275						2	1000	790
		3	3000	275			25			3	15000	685			150
		4	5000	100						4	25000	510
4.5F	1450	1	2000	580	1.1	68	80
		2	4000	480
		3	6000	350			34
