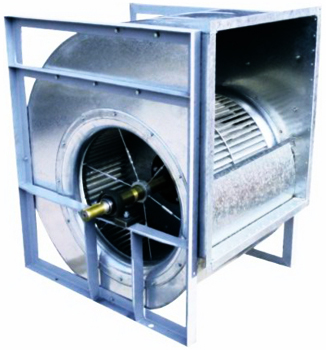

EDF系列離心通風機

所屬分類：EDF系列離心通風機
發布日期：2016-01-18
更多 0

詳細介紹

一、產品概述：
    EDF系列空調離心通風機是吸收國內外同類產品的優特點，自行研制開發的前向多翼式離心通風機。該風機為雙吸入進風形式，具有風量大、噪聲低、效率高、能耗少、運轉平穩等特點。共有2.5#～10.0#十三種機號。(改變主軸轉速可得到無窮多工況)。是各類中央空調機組、空氣處理機組及其它暖通空調、凈化通風等設備理想的配套產品。

二、風機代號說明：
    EDF系列風機命名方式由風機系列代號、葉輪名義直徑、結構型式組成：
                  EDF-5.6-A
                   |   |  |_____ 結構型式
                   |   |           A(普通型)
                   |   |           B(加強型)
                   |   |________ 葉輪名義直徑
                   |____________ 前向多冀雙進風離心風機系列代號

三、風機的型式：
    1.風機旋向   EDF 系列可分為左旋(LG)和右旋(RD)兩種方式。判別方法：面對皮帶輪，葉輪順時針旋轉的稱為右旋風機，葉輪逆時針旋轉的稱為左旋風機。
    2.出風方向   EDF系列風機可制成0°、90°、180°三種出風方向，如下圖所示。

3.結構型式 EDF系列風機結構分為普通型和加強型。兩者區別在于后者主軸加粗、軸承型號加大，其余相同。加強型與普通型外形尺寸不一致時，外形尺寸上括號內數字為加強型風機尺寸。本公司EDF系列的普通型和加強型分類規定如下：
　

風機型號	型式	功率	風機型號	型式	功率
EDF2.5	加強型	7.5～4	EDF5.6	加強型	37～15
EDF2.5	普通型	≤3	EDF5.6	普通型	≤11
EDF2.8	加強型	11～5.5	EDF6.3	加強型	37～18.5
EDF2.8	普通型	≤4	EDF6.3	普通型	≤15
EDF3.15	加強型	11～7.5	EDF7.1	加強型	45～22
EDF3.15	普通型	≤5.5	EDF7.1	普通型	≤18.5
EDF3.55	加強型	15～7.5	EDF8.0	加強型	45～30
EDF3.55	普通型	≤5.5	EDF8.0	普通型	≤22
EDF4.0	加強型	15～11	EDF9.0	加強型	75～37
EDF4.0	普通型	≤7.5	EDF9.0	普通型	≤30
EDF4.5	加強型	18.5～11	EDF10.0	加強型	75～45
EDF4.5	普通型	≤7.5	EDF10.0	普通型	≤37
EDF5.0	加強型	22～15
EDF5.0	普通型	≤11

四、產品結構特點：
   1.機殼
    機殼采用優質鍍鋅鋼板制造，側板以先進的氣動模型為基礎設計。進風口整體沖壓成型，進氣曲面為流線型，氣體流暢，損失小。
    2.葉輪
    葉輪為前向多翼式結構，所有裝配件均為鍍鋅鋼板，經模具沖壓一次成型、，葉片采用滾壓鉚合工藝，緊密固定在中、前盤上，以保證其有足夠的強度，整件經高精度的動平衡校正后，運轉平穩，振動極小。
    3.軸承
    選用進口軸承，軸承使用壽命長、運轉平穩。
    4.主軸
    風機軸采用40Cr或45#鋼經粗加工、調質處理及磨削精加工制成，軸徑尺寸公差及形位公差亦嚴格控制，每根軸均經過涂覆防銹處理，強度高、剛性好。
    5.出風口法蘭
    法蘭采用鍍鋅鋼條制成，法蘭與蝸殼連接采用德國TOX免焊工藝，并具有足夠的剛度與強度，外觀精致、典雅；
    6.傳動部
    EDF系列風機傳動方式為E式傳動，皮帶輪選用歐標SP型窄V帶輪，表面經過發黑處理，強度大且美觀，皮帶選用英國PIX強力窄V帶，傳動力大、可長時間運行，傳動可靠。

五、使用說明：
    樣本所示的風機性能參數是指標準進氣狀態下的性能，如使用條件與標準進氣狀態不一致，須先按標準進氣狀態進行換算。樣本所示的轉速為理論轉速，風機實際轉速會略有差異。
    標準進氣狀態為：大氣壓力Pt＝101325Pa 進氣溫度ta＝20℃ 相對濕度Φ＝50% 空氣密度ρ＝1.2kg/m³

六、用戶須知
    1.用戶根據風量、全壓要求選用風機，所需工況點應落在特性曲線的高效區。特性曲線有白區、綠區和紅區，白區為普通型風機工礦區，綠區為加強型風機工礦區，紅區為不可選區。
    2.由風量、全壓確定風機的其它性能參數，如轉速、軸功率、噪聲、電機等。
    3.風機軸承正常使用溫度應在70℃以下，每隔3000小時加一次鋰基潤滑脂；如軸承溫度超過70℃，軸承溫度每上升15℃，則加油間隔時間減少一半。使用鋰基潤滑脂軸承最高溫度不得超過110℃。
    4.風機輸送介質為空氣或不含有粘性物質，無腐蝕性，不易燃、易爆的氣體。輸送氣體中所含的塵土及硬質顆粒物不大于150mg/m3。風機輸送氣體的溫度不超過80℃，海拔不超過1000m。
    5.風機調試或運行時應嚴格控制電機電流，不得超過電機額定電流值。
    6.定期停機檢查各處連接螺栓、銷釘?shù)龋缬兴蓜?dòng)及時緊固；
    7.風機運轉過程中如發生異響、劇烈振動等情況時，應立即停車檢查；
    8.風機各部件不得碰撞、擠壓，不能堆放在潮濕或有腐蝕性物品的場所；
    9.保持風機清潔，定期清理葉片上的雜物，防止引起葉輪不平衡；
    10.軸承壽命隨使用環境而異。如軸承出現異常響聲，應立即檢查更換軸承或請專業廠家維修。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
